Passend für:

• DT 797
• DT 790



  DT 790 / DT 797

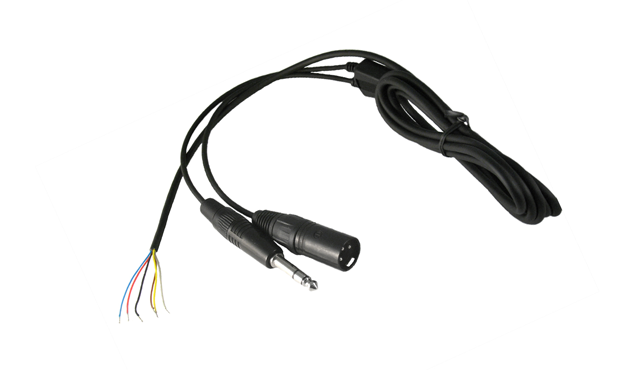

  Anschlusskabel - neue Aderbelegung

  Hinweis zum Anschluss eines Ersatzkabels

  Beim Ersatzkabel entsprechen die Aderfarben nicht mehr den Farben des ursprünglich verbauten Anschlusskabels. Für den korrekten Anschluss ist deshalb die folgende Zuordnung zu verwenden.

  Farbzuordnung

  Ursprüngliche Aderfarbe	Neue Aderfarbe	Anschluss
  Gelb	Rot	gleiche Position wie bisher Gelb
  Grau	Orange	gleiche Position wie bisher Grau
  Braun	Blau	gleiche Position wie bisher Braun
  Schwarz	Schwarz	unverändert
  Rot	Grün	gleiche Position wie bisher Rot
  Blau	Gelb	gleiche Position wie bisher Blau



  Wichtig: Maßgeblich ist die Position der ursprünglichen Ader auf der Platine. Die neue Ader wird jeweils an genau der Position angeschlossen, an der zuvor die oben zugeordnete alte Ader angeschlossen war.



  Kurzfassung: Gelb → Rot | Grau → Orange | Braun → Blau | Schwarz → Schwarz | Rot → Grün | Blau → Gelb
