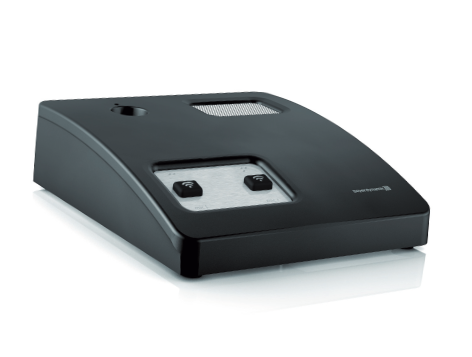

Quinta MU 22

Original-Ersatzteile von beyerdynamic für Quinta MU 22: Kleinteile, Akkus & Batterien, Mikrofonteile und Kabel. Bei Fragen zur Passform helfen wir Ihnen gern.

Explosionszeichnung & Teileliste – Quinta MU 22 Teil anhand der Positionsnummer finden
Explosionszeichnung Quinta MU 22Vergrößern ↗

Tipp: Markierte Positionsnummern in der Zeichnung anklicken – Sie gelangen direkt zum passenden Ersatzteil.

Pos.TeilArt.-Nr.
10 Hauptplatine 927627
15 Kontaktfeder 914304
20 Schraube M3x6 927481
30 Linsenschraube, ISO14583-M3x5, Torx T10 920452
35 Akku 905836
45 Tastenkappe "Mic" 914789
60 Gehäuse 912468
80 Lautsprecher 920223
95 Schraube Ejot Delta PT 25x8 915386
210 Gummifuß selbstklebend 948105auf Anfrage
– Sicherung 1,5A SMD 919810

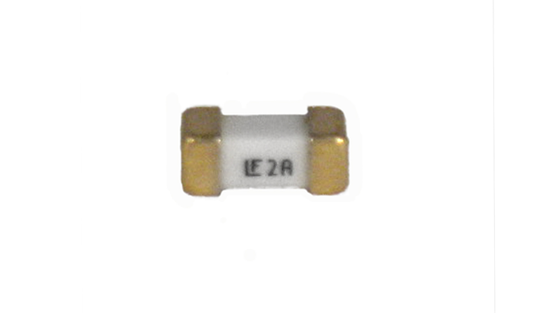

– Sicherung 2A SMD 943977
Teil nicht gefunden? Fragen Sie unseren KI-Berater, z. B.: „Welches Teil ist Position 10 beim Quinta MU 22?“

Zeichnung und Positionsnummern: beyerdynamic Ersatzteilkatalog. Teile ohne Link führen wir derzeit nicht im Shop – fragen Sie uns gern an.
