S 910 C

Original-Ersatzteile von beyerdynamic für S 910 C: Akkus & Batterien, Platinen, Displays und Gehäuse. Bei Fragen zur Passform helfen wir Ihnen gern.

Explosionszeichnung & Teileliste – S 910 C Teil anhand der Positionsnummer finden
Explosionszeichnung S 910 CVergrößern ↗

Tipp: Markierte Positionsnummern in der Zeichnung anklicken – Sie gelangen direkt zum passenden Ersatzteil.

Pos.TeilArt.-Nr.
2 Batterieschacht 903620
2_1 Akku Set AA 1,2V / 2000mAh NiMH 916099
3 Isolierplättchen auf Batteriekontakt (+) 971321auf Anfrage
4 Batteriekontakt (+) 971291
5 Farbring am Schaftende 970732
6 Batterie-Schraubhülse 974703
7 Batteriekontakt (-) 900222
8_1 Hauptplatine 502-538 MHz 908932
8_2 Hauptplatine 538-574 MHz 908940
8_3 Hauptplatine 574-610 MHz 908959
8_4 Hauptplatine 610-646 MHz 908967
8_5 Hauptplatine 646-682 MHz 908975
8_6 Hauptplatine 682-718 MHz 908983

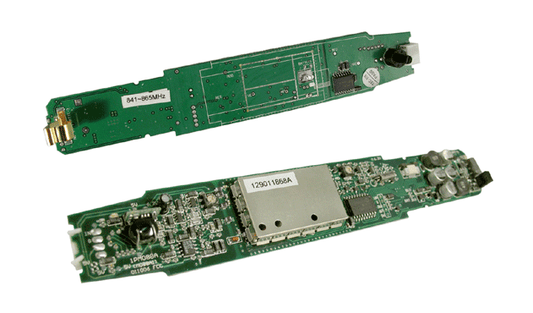

8_7 Hauptplatine 718-754 MHz 908991
8_8 Hauptplatine 754-790 MHz 909909
9 Displayplatine 903345
10 hintere Batterieschacht-Abdeckung 970759
11 Gehäuse 903353
12 Display Glas 979152
13 Ring 912980
14 Anschlussplatine für Kapsel 903388
15 Ring 903396
17 Ladekontakt 903469auf Anfrage
18 Ladekontakt-Feder 903450auf Anfrage
19 Platte, Audioschalter 903418
SW2 Audioschalter 903426
SW3 Ein / Aus-Schalter 955959
X1 Quarz 4MHz 974843
X2 Quarz 32.768kHz 967162
– Haltebügel für Akkus 912689
– Flachbandkabel für Display, neue Version (8-polig) 914460auf Anfrage
Teil nicht gefunden? Fragen Sie unseren KI-Berater, z. B.: „Welches Teil ist Position 2 beim S 910 C?“

Zeichnung und Positionsnummern: beyerdynamic Ersatzteilkatalog. Teile ohne Link führen wir derzeit nicht im Shop – fragen Sie uns gern an.
